18 시리즈 5축 CNC 센터리스 연삭기

Ningbo CCMS Machinery Industry Co., Ltd.는 센터리스 연삭기 생산 분야에서 20년의 경험을 보유한 전문 제조업체입니다. 중국에서 개발 및 제조된 18 시리즈 5축 CNC 센터리스 연삭기는 연삭 정밀도 1 마이크로미터와 연삭 직경 1-60mm(특수 작업대 사용 시 40-120mm)를 달성합니다. 독일 주철, Siemens 전기 부품 및 특허받은 정수압 스핀들 기술을 사용하여 제작되었습니다. 신뢰할 수 있는 공급업체로서 당사는 맞춤형 서비스를 제공하고 유럽 및 미국 시장에서 강력한 입지를 확보하고 있으며 글로벌 고객을 위한 장기적인 파트너가 되기 위해 최선을 다하고 있습니다.

문의 보내기

제품 설명

Ningbo CCMS는 20년의 업계 경험을 보유한 센터리스 연삭기를 전문으로 하는 전문 공장입니다. 중국의 선도적인 제조업체로서 우리는 완벽한 생산 시스템을 구축하고 유럽과 미국 시장을 깊이 개척하며 "정밀 우선, 고객 최우선"이라는 철학을 고수했습니다. 우리는 맞춤형 솔루션을 지원하며 정밀 제조 산업에서 신뢰할 수 있는 공급업체입니다.

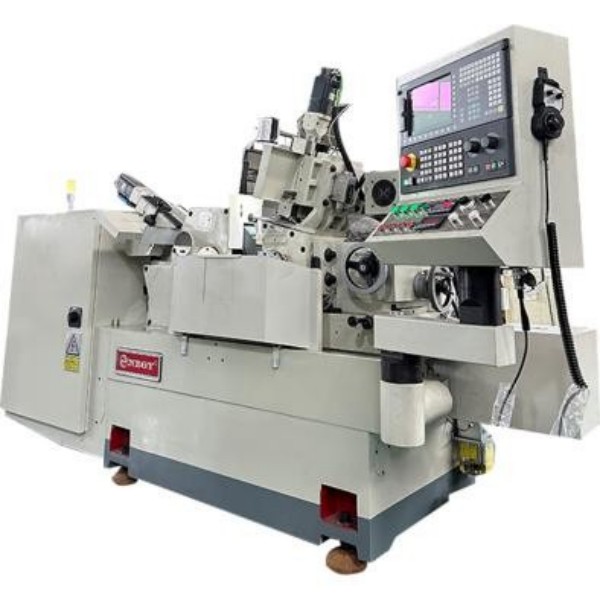

18 시리즈 5축 CNC 센터리스 연삭기는 Ningbo CCMS가 독립적으로 개발한 핵심 제품입니다. 고성능, 고정밀도, 고효율을 통합하여 1마이크로미터의 연삭 정확도를 달성합니다. 1~60mm(특수 작업대의 경우 40~120mm) 범위의 재료 연삭에 적합합니다. CNC 제어를 활용하여 조작이 쉽고 안정적으로 작동하므로 다양한 고정밀 연삭 시나리오에 적합합니다.

18 series 5 axis cnc centerless grinding machine

목	GY455C-205-J
스탠드 작업대 연삭 직경 범위(mm)	1-60
특수 작업대의 연삭 직경 범위(mm)	40-120
샌드 휠 크기(ODxWxID)(mm)	455×205×228.6
안내바퀴 크기(OD×WxID)(mm)	255×205×111.2
샌드 휠 속도(RPM)	1460
가이드 휠 속도(서보 연속 속도)(RPM)	1-230
모래바퀴 구동모터(KW)	11(15마력)
가이드 휠의 구동 모터(KW)	3
오일펌프 구동모터(KW)	1.5(2마력)
냉각펌프 구동모터(HP)	1/4
가이드 휠의 핸드 휠 스케일 공급	4mmlr;0.05mm/스케일
가이드 휠의 핸드휠 스케일 미세 조정	0.114mm/r;0.001mm/스케일
작업대의 핸드휠 스케일 공급	5mmlr;0.05mm/스케일
작업대의 Fne 튜닝 핸드휠 스케일	0.10mmlr.0.001mm/스케일
모래 휠 트리밍의 핸드휠 스케일 공급	2.0mm/r;0.01mm/스케일
가이드 휠 트리밍의 핸드 휠 스케일 공급	2.0mm/r;0.01mm/스케일
가이드휠의 경사각	+5~-3°
가이드 휠의 트리밍 각도	+6~-6°
가이드 휠의 회전 각도	+6~-6°
기계치수(LxW×H)(mm)	2480×1960×1450
팩 크기(LxW×H)(mm)	2560×2420×1650
순중량(KG)	3100
총중량(KG)	3300

핵심 구성 및 기술적 장점

1. 고정밀 머신베드
18 시리즈 5축 CNC 센터리스 연삭기 베드는 독일 주철 기술을 채택하고 자체 아이티 갠트리 머시닝 센터를 사용하여 정밀 가공됩니다. 가이드 레일 표면은 고주파 담금질, 정밀 연삭 및 수동 스크래핑을 거쳐 내마모성과 높은 강성을 가져 고정밀 연삭을 보장합니다.

2. 고급 스핀들 기술
스핀들 하우징은 특허받은 높은 정수압 기술을 활용하여 20-25KG/cm²의 고압 오일막을 형성합니다. 이를 통해 마찰 없는 정지 스핀들 작동이 가능하여 높은 강성과 마모 없는 작동, 수명 연장 및 정밀도 보장이 가능합니다. 세 가지 스핀들 옵션을 사용할 수 있습니다.
- 정수압 스핀들: SNCM-220H 합금강으로 제작되었으며 여러 단계를 거쳐 가공되었으며 회전 정확도와 강성을 보장하기 위한 윤활 시스템이 장착되어 있습니다.
- 정수압 스핀들: 고압 오일막으로 지원되는 핵심 기능으로 낮은 에너지 소비, 높은 정밀도 및 탁월한 진동 감쇠 기능을 제공합니다.
- 롤링 베어링 스핀들: 초정밀 복렬 원통형 롤러 베어링을 사용하고, 그리스 윤활 및 유지보수가 필요 없으며, 고정밀 연삭에 적합한 플랜지 없는 설계를 갖추고 있습니다.

3. 고품질 부품
18 시리즈 5축 CNC 센터리스 연삭기는 Siemens 전기 부품으로 구동되어 안정적인 작동을 보장합니다. 연삭 휠 스핀들은 고품질 대만 브랜드를 사용합니다. 드레싱 시트는 특수 합금으로 제작되고 손으로 긁어내어 다양한 연삭 공정에 맞게 무단계 속도 조절이 가능합니다.

4. 전문적인 드레싱 시스템

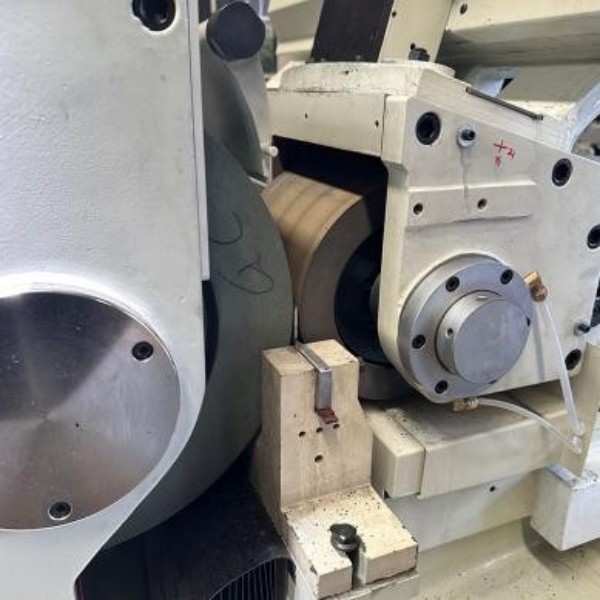

연삭 휠과 가이드 휠은 다이아몬드 드레싱 휠, 디스크 드레싱 휠, 성형 롤러의 세 가지 방법을 사용하여 드레싱할 수 있습니다. 특별한 경우에는 다이아몬드 디스크 드레싱 휠을 사용하여 연삭 정밀도를 유연하게 보장할 수 있습니다.

제품 응용

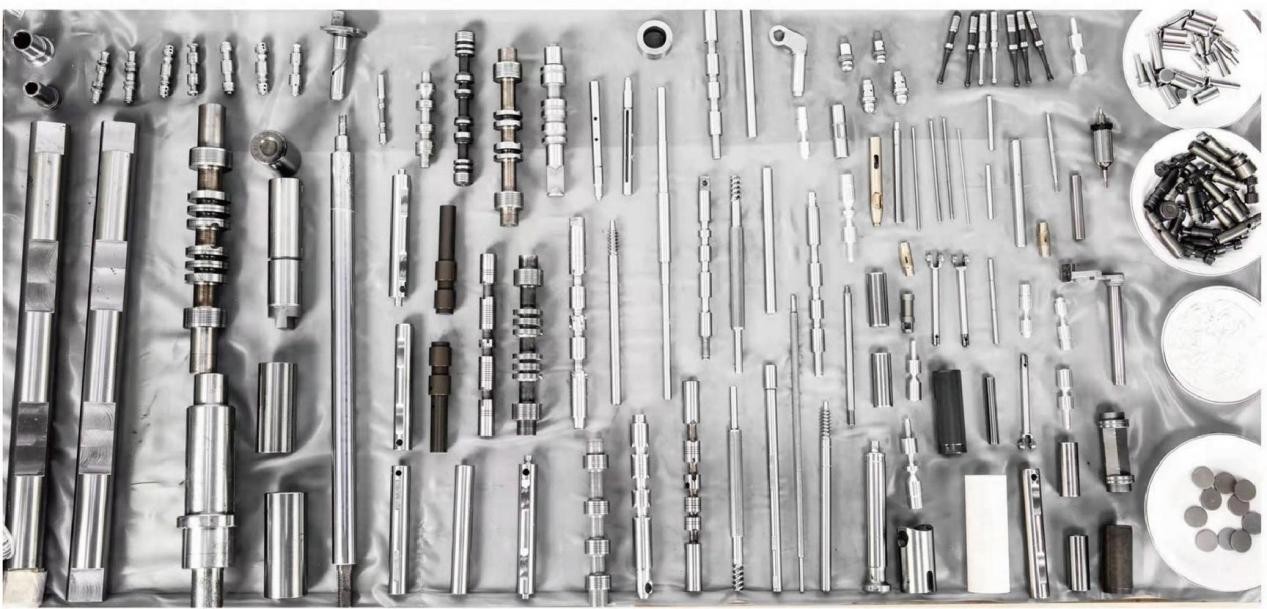

18 시리즈 5축 CNC 센터리스 연삭기는 동적 및 정압 구조 모두에서 사용할 수 있습니다. 자동차 및 오토바이 부품, 금형, 절삭 공구, 의료 기기, 군사 및 항공 우주 산업 등 정밀 제조 분야에 널리 사용되며 고품질 제조 기업의 핵심 장비입니다.

품질 관리 및 협력 지원

1. 엄격한 품질관리
포괄적인 품질 검사 시스템과 전문 팀이 개별 검사를 수행하여 전체 생산 공정을 모니터링하여 장비가 공장에서 적격하게 출고되는지 확인합니다.

2. 협력 조건
- 결제: 전신환(T/T) 허용; 다른 방법은 협상 가능합니다.
- 최소 주문량 : 1개 (제품에 따라 다름)
- 배달 시간: FOB 중국 항구 30일; 재고가 있는 품목의 경우 1~5일.
- 커스터마이징 : 커스터마이징이 지원되어 개인화된 솔루션을 제공합니다.

FAQ

- Q: 상인인가요 아니면 제조사인가요?
A: 제조와 무역을 통합하여 원스톱 서비스를 제공합니다.

- Q: 부품 호환성을 어떻게 보장하나요?
A: 장비 모델, 치수, 도면을 제공해 주시면 호환성을 확인해 드리겠습니다.

- Q: 사용자 정의할 수 있나요?
A: 처리 요구 사항에 따라 개별 요구 사항을 충족하도록 맞춤화할 수 있습니다.

연락 및 협력

Ningbo CCMS는 센터리스 연삭기 업계에서 20년의 경험을 보유하고 있습니다. 중국의 신뢰할 수 있는 제조업체이자 공급업체로서 우리는 성실성과 상생 협력의 원칙을 지키고 상호 발전을 위해 글로벌 고객과 장기적인 파트너십을 구축하기를 기대합니다.
