고정밀 CNC 가공 개요

고정밀 CNC 가공금속 부품을 만드는 컴퓨터 수치 제어(CNC) 가공에 의존합니다. 정밀 CNC 가공은 본질적으로 절삭 가공입니다. CNC 제어 시스템을 통해 명령을 작성하면 기계가 자동으로 금속 절단 도구를 사용하여 원래 작업물에서 과도한 금속 부품을 제거합니다. 주철, 스테인레스 스틸, 알루미늄, 구리 등의 금속 재료까지 모두 쉽게 절단하여 고객이 원하는 완제품을 얻을 수 있습니다.

각 고정밀 CNC 가공 부품에는 엄격한 공차와 치수 정확도가 있습니다. 실제로 이들은 항공우주, 자동차, 기타 정밀 산업의 일부가 될 것입니다. 한편, 정밀 작업에서는 최소한의 재료 낭비, 반복성 및 높은 품질 표준을 보장해야 합니다.

고정밀 CNC 가공절삭 가공은 필요한 복잡한 기하학적 모양을 얻기 위해 원재료에서 여분의 부품을 잘라내는 작업을 포함합니다. 이 생산 방법에서는 자동화된 공작 기계가 사전 프로그래밍된 소프트웨어 지침에 따라 안내되어 복잡한 CNC 가공 부품을 높은 표준 치수 정확도와 엄격한 공차로 생산할 수 있습니다.

고정밀 CNC 가공 부품의 기능

컴퓨터 수치 제어 시스템을 기반으로 디지털 설계를 기계 동작으로 변환하는 것은 고정밀 CNC 가공의 주요 기능입니다. 밀링 머신, CNC 선반 등 기존 CNC 기계는 CAD 파일에서 파생된 G 코드로 작동하며 성능 특징은 반복성과 높은 정밀도입니다.

간단한 브래킷 부품부터 복잡한 기하학적 정밀 부품에 이르기까지 CNC 가공으로 생산되는 부품은 항공우주 산업의 항공기 블레이드, 기관차 산업의 엔진 부품과 같이 모두 매우 높은 공차 요구 사항과 성능 요구 사항을 갖습니다.

부품 고정밀 CNC 가공 공정 완성

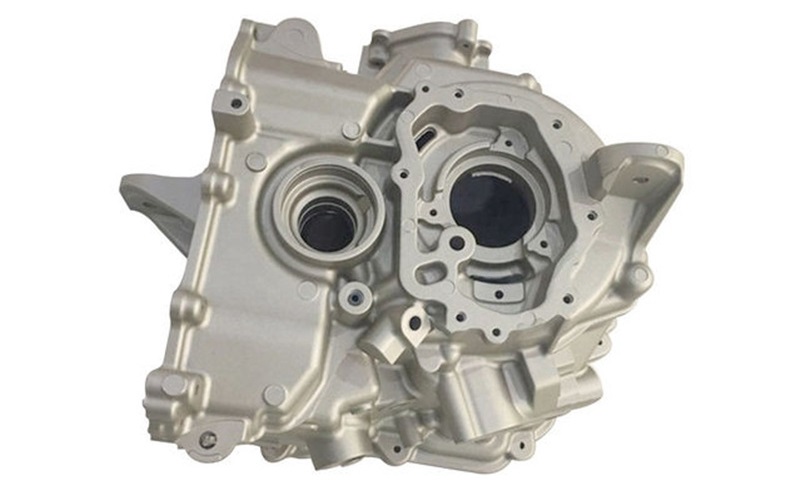

What are high-precision CNC machining parts?

고정밀 CNC 가공 부품에는 구멍, 슬롯, 기능 및 다양한 표면 마감이 있을 수 있지만 이러한 모든 요소는 정밀도가 높아야 하며 공차 요구 사항을 엄격하게 충족해야 합니다.

부품의 정밀 CNC 가공에는 제품 설계부터 완제품 검사까지 일련의 엔지니어링 단계가 포함됩니다. 모든 링크는 매우 중요하며 각 단계에서는 부품의 허용 오차와 제품의 표면 상태 요구 사항을 엄격하게 제어해야 합니다. 이 산업에 종사하는 공장에서는 정밀 가공에서 최고의 효율성을 달성하는 데 도움이 되는 높은 수준의 기계 제조 기술자를 채용하는 것이 매우 중요합니다.

1단계: 부품 설계(CAD 도면 만들기)

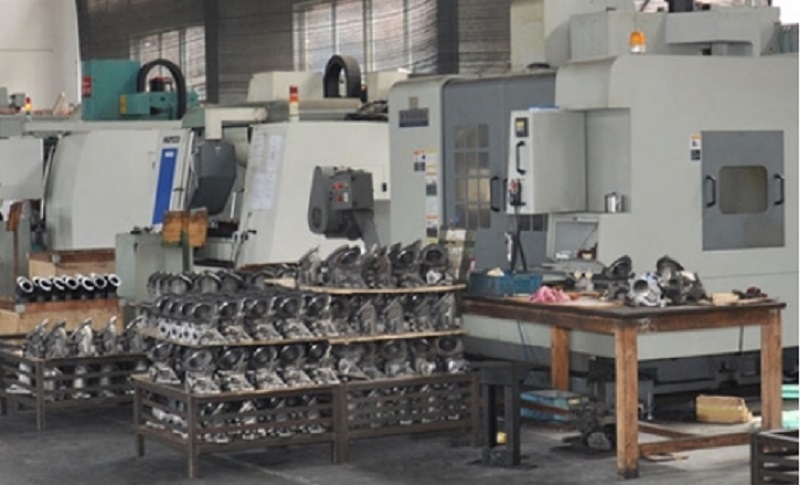

What are high-precision CNC machining parts?

CNC 금속 가공 부품은 CAD 도면을 그린 후 공작 기계 시스템에 복사하여 가공해야 합니다.

이 프로세스는 엔지니어가 Autodesk Fusion 또는 SolidWorks와 같은 소프트웨어를 사용하여 부품의 상세한 디지털 표현을 준비하는 CAD 모델링으로 시작됩니다. 이 단계에서는 재료 특성과 하중 요구 사항을 고려하면서 태핑 구멍, 복잡한 형상 또는 날카로운 모서리를 포함한 형상을 정의합니다.

2단계: CAD를 CAM으로 변환

CAD 도면이 완성된 후 모델은 도구 경로가 생성될 수 있는 CAM 소프트웨어로 전송되어야 합니다. 공작기계의 다축 기능을 고려하고 충돌 방지를 위해 절삭 공구의 최적 경로를 생성하는 작업입니다.

엄격한 공차 요구 사항을 유지하고 재료 낭비를 최대한 최소화하기 위해 CAM 알고리즘은 가공 프로세스를 시뮬레이션하고 적절한 이송 속도와 스핀들 속도를 계산합니다.

왜냐하면CNC 가공본질적으로 설계 의도를 작업 코드(G-code)로 변환하고 CNC 기계는 명령을 통해 처리할 위치로 정확하게 이동하는데, 이는 고정밀 CNC 가공 부품을 맞춤화하는 데 매우 중요합니다.

3단계: 공작 기계 준비 및 설정, 디버깅 및 교정 작업 수행

기계 교정에는 베드 고정, 적절한 절단 도구 설치, 정확성 보장을 위한 축 교정 수행 등 일련의 작업이 포함됩니다. 최대 편차가 정확도 공차 범위 내에 있는지 확인하기 위해 프로브를 사용하여 교정하십시오.

이 단계에서는 여러 부품을 일괄적으로 원활하게 전환할 수 있도록 생산용 설비를 준비하는 고도로 숙련된 기술자가 필요합니다.

4단계: 도면에 적합한 재료 준비

기계 가공에는 다른 재료로 만든 부품이 필요한 경우가 많기 때문에 이 단계에서는 다양한 재료를 준비해야 합니다. 물론, 주문을 받으신 후 재료를 먼저 준비하셔야 합니다.

고객은 일반적으로 45# 강철, 스테인리스강, 합금강, 알루미늄 및 기타 재료와 같이 생산에 필요한 재료를 보내는 도면에 지정합니다. 이것들은 모두 시장에서 비교적 쉽게 구입할 수 있습니다.

5단계: 절단 도구 및 매개변수 선택

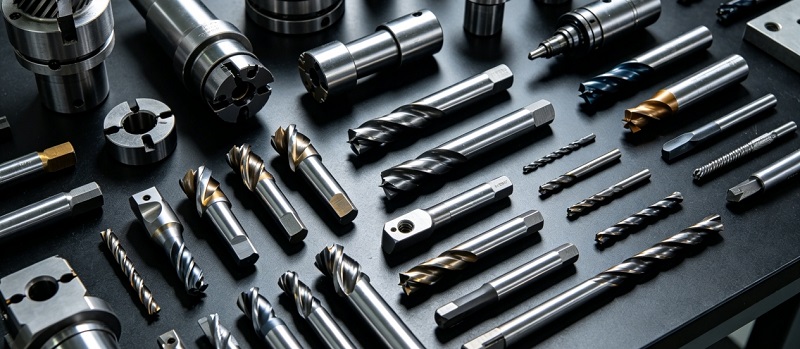

What are high-precision CNC machining parts?

시중에는 고속강이나 초경합금으로 만든 엔드밀 등 선택할 수 있는 다양한 절삭 공구가 있습니다. 선택은 재료와 작업 프로세스에 따라 다릅니다. 다양한 재료와 경도 수준이 해당 도구를 사용하여 처리됩니다. 이는 CNC 가공 부품의 품질과 공차를 보장할 뿐만 아니라 공구가 조기에 손상되는 것을 방지합니다.

이러한 절단 매개변수는 CAM 시뮬레이션을 통해 더욱 최적화되어 지속적인 도구 사용 조건에서 엄격한 공차를 유지하는 데 도움이 됩니다. 경사각 도구의 형상은 칩 제거를 용이하게 하여 재료 낭비를 제한합니다.

6단계: 부품 CNC 가공

CNC 터닝은 공작물을 고정 도구로 작업하는 원통형 형상으로 회전시키는 반면, CNC 밀링은 회전 도구를 사용하여 평면 또는 윤곽이 있는 표면에서 재료를 제거합니다. 냉각수를 사용하면 열 축적이 줄어들어 대량 생산 시 정밀한 공차가 유지됩니다.

예를 들어, 기어나 케이싱 등 가공이 이상하기 쉬운 일부 부품은 기술자가 자신의 실력을 바탕으로 실시간으로 조정할 수 있어 복잡한 부품도 일관되게 가공할 수 있습니다.

이 금속 절단 및 밀링 단계가 완료된 후에도 제품은 부품 조립 또는 배송을 준비하기 위해 추가적인 구조적 드릴링, 태핑 및 디버링이 필요합니다.

7단계: 표면 처리 작업

수치 제어 처리 후 금속 부품에는 추가 표면 처리 작업이 필요하며 이는 부품의 표면 마감과 성능을 향상시킬 수 있습니다. 디버링은 날카로운 모서리를 제거합니다. 분체 코팅, 레이저 조각, 양극 산화 처리, 열처리 등과 같은 일부 공정이 있습니다. 이를 통해 제품의 내식성을 높이고 내마모성을 높이며 제품의 경도를 높일 수 있습니다.

CNC 가공 부품의 표면 거칠기는 길이가 Ra1.6 미크론 이하입니다. 한편, 제품 보호를 강화하기 위해 화학적 코팅을 적용할 수도 있습니다.

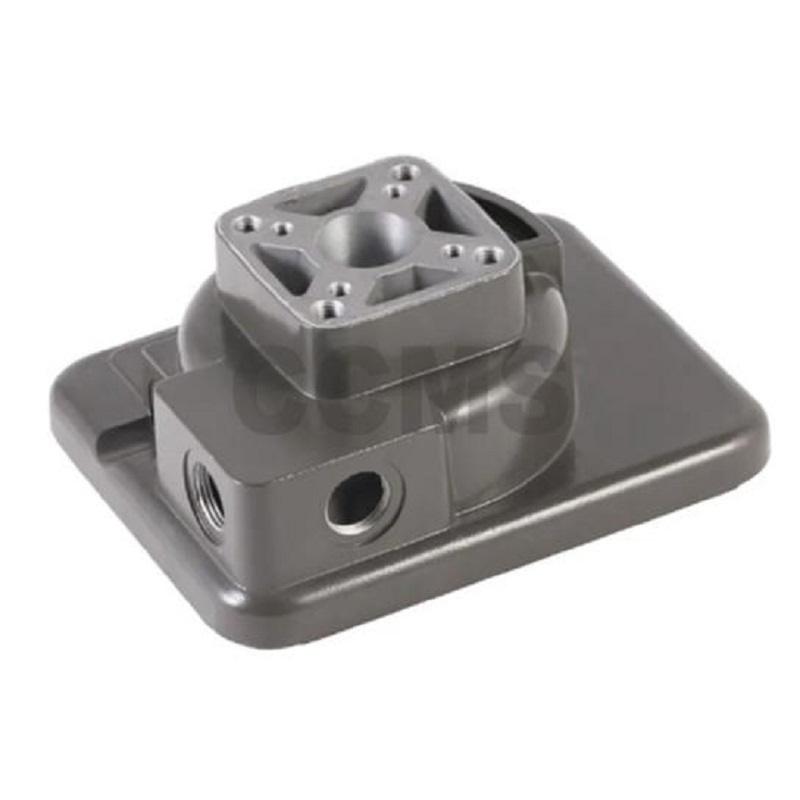

What are high-precision CNC machining parts?

CNC 밀링으로 어떤 유형의 CNC 가공 부품을 생산할 수 있습니까?

1. 평면 부품

가장 기본적인 유형으로 단순한 형상(수평, 수직 또는 경사면, 복잡한 곡선 없음)을 갖습니다. 예를 들면 커버, 베이스 플레이트, 플랜지, 패널 등이 있으며 높은 평탄성과 정확성을 위해 2축 또는 3축 기계로 가공됩니다.

2. 곡면 부품

금형 캐비티, 블레이드, 임펠러, 호형 하우징 등 복잡한 3D 곡면을 갖춘 구성요소입니다. 3축, 4축, 5축 밀링 가공으로 고정밀도를 구현하며 금형 및 항공우주 산업에 널리 사용됩니다.

3. 홈 및 홀 시스템 부품

다양한 홈(키 홈, T 슬롯, 더브테일 슬롯)과 구멍(위치 지정 구멍, 관통 구멍)이 있는 부품입니다. 정밀도와 위치에 대한 엄격한 요구 사항으로 인해 조립 및 위치 결정에 필수적입니다.

4. 박스 부품

리듀서 하우징, 펌프 본체, 밸브 블록과 같은 복잡한 다면적, 다중 구멍 구성 요소입니다. CNC 밀링은 한 번의 클램핑으로 다중 표면 가공을 완료하여 오류를 줄입니다.

5. 기타 일반적인 유형

특수 형상 부품(캠, 특수 브래킷), 디스크 및 슬리브 부품(기어 블랭크, 풀리), 복잡한 다면체 부품(항공우주 구조 부품)도 복잡한 고급 요구 사항을 처리하는 다축 기계를 사용하여 CNC 밀링을 통해 효율적으로 가공됩니다.

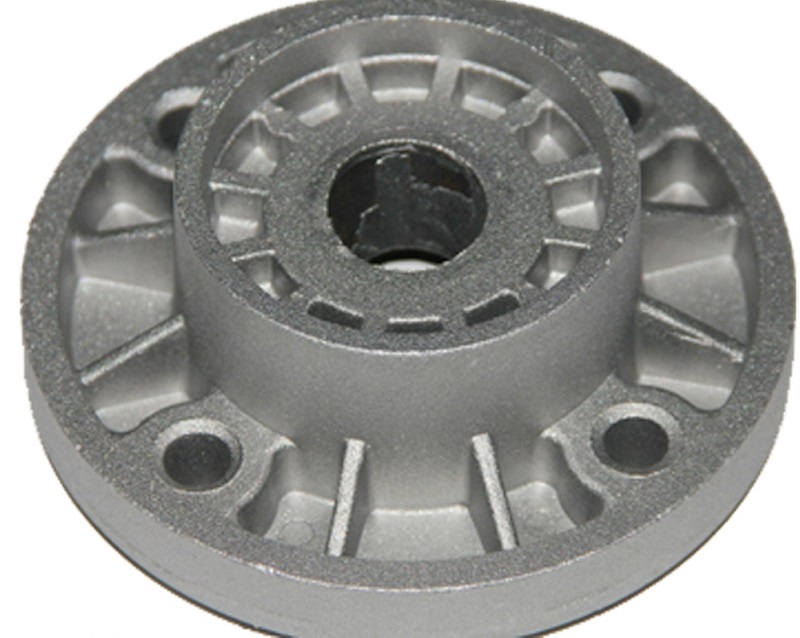

What are high-precision CNC machining parts?

결론

현대 산업의 기본 단위인 가공부품은 정확한 치수, 안정적인 성능, 신뢰할 수 있는 품질로 장비 제조, 자동차, 항공우주, 전자 장비 등 다양한 분야의 효율적인 운영을 지원합니다. 단순한 구조 부품부터 고정밀 핵심 부품까지, 가공된 모든 제품에는 기술, 장비, 장인정신의 종합적인 강점이 담겨 있습니다. 지능형 제조 및 정밀 가공 기술이 지속적으로 업그레이드됨에 따라 가공 부품은 더 높은 정밀도, 더 높은 효율성, 더 가벼운 무게 및 맞춤화 방향으로 발전하여 산업 업그레이드 및 기술 혁신을 지속적으로 확고히 지원할 것입니다.
