센터리스 연삭기는 어떻게 작동합니까?

센터리스 연삭기의 기본 원리를 이해해야 합니까? 주로 어떻게 작동하나요? 이 기계의 작업을 통해 전체적으로 실린더에 가까운 부품을 만드는 방법을 이해하는 것은 상당히 어려운 것 같습니다. 다행히도 대답은 간단하고 쉽습니다. 이 기사를 통해 센터리스 연삭기의 작동 원리를 알게 될 것입니다.

센터리스 연삭은 흥미롭고 복잡한 작업 방식으로 많은 사람들이 혼란스러워하며 머리를 긁적입니다. 경험이 풍부한 전문가가 제공하는 일부 지식과 유용한 조언은 그 본질을 이해하는 데 도움이 될 것입니다. 마지막으로, 이 처리 방법이 귀하의 공장에 적용 가능한지 알 수 있도록 도와드립니다.

CCMS Precision에서는 귀하가 알아야 할 모든 것을 나열합니다.센터리스 연삭기. 응용 프로그램 및 이점에서. 준비가 되셨다면, 이 금속 가공 방법이 귀하에게 적합한지 이 글을 읽어보세요!

센터리스 연삭이란 무엇입니까?

센터리스 연삭은 연삭휠과 가이딩휠을 포함하는 필수 공정이며, 가공물은 그 중간에 있습니다. 연삭 휠과 가이드 휠이 중앙을 향해 이동합니다. 적절한 위치에 도달하면 공작물에 대한 연삭 가공을 수행할 수 있습니다. 전체 길이 연삭 휠과 가이드 휠의 위치는 모두 사전 조정된 후 연삭이 수행됩니다(통과형 연삭). 연삭숫돌은 움직이지 않고 고정된 위치로 이동하고, 가이드숫돌만 움직이는 형태도 있다(이것이 플런지 연삭이다).

센터리스 연삭에는 피드 연삭, 엔드 피드 연삭, 관통 연삭의 세 가지 유형이 있습니다. 피드 센터리스 연삭은 이상적인 응용 분야입니다. 대칭 구조와 정확한 직경이 매우 중요합니다.

스루피드 연삭이란 무엇입니까?

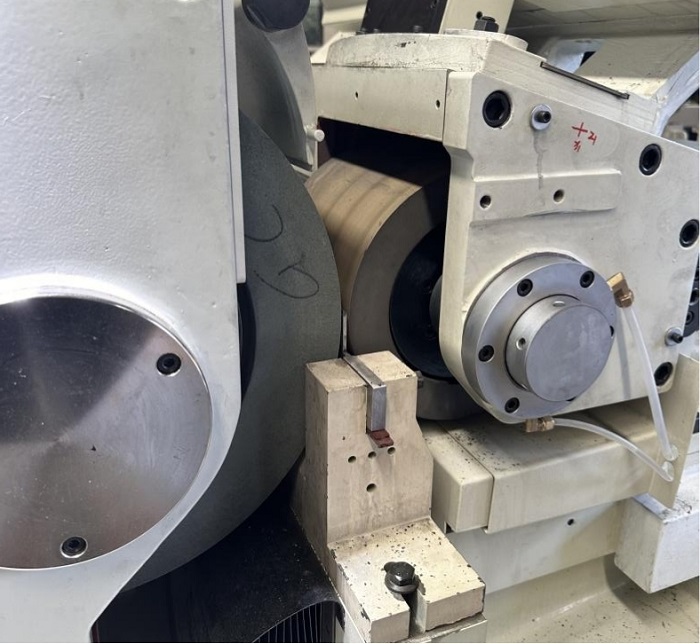

관통형 센터리스 연삭이라고도 알려진 관통형 연삭은 중심 없는 외부 연삭 공정의 중요한 유형이며 균일한 직경을 가진 원통형 부품을 대량 생산하는 효율적인 방법입니다. 핵심 기능은 공작물에 중앙 클램핑이나 위치 지정이 필요하지 않다는 것입니다. 대신 연삭 휠, 조절 휠 및 작업대라는 세 지점으로 지지됩니다. 공작물은 공작 기계의 한쪽에서 연삭 영역으로 원활하게 들어가고 조절 휠과 연삭 휠의 조화로운 작동에 따라 회전 및 연삭을 완료한 다음 마지막으로 공작 기계의 다른 쪽에서 연속적으로 빠져나가 중단 없는 연속 가공을 달성합니다.

그중 연삭 휠은 가공 정확도와 표면 거칠기를 보장하기 위해 공작물 표면에서 과도한 재료를 고속으로 제거하는 역할을 주로 담당합니다. 조절 휠은 작은 각도(보통 1°~6°)로 기울어져 있으며 저속 회전을 통해 축 추력을 생성하여 축 이송 이동을 하면서 공작물을 회전시키게 됩니다. 작업대는 가공 중에 얇은 공작물의 휘어짐 변형을 방지하기 위해 공작물을 안정적으로 지지하는 역할을 합니다.

이 연삭 방법은 가공 효율성이 매우 높아 대량 자동화 생산에 적합할 뿐만 아니라 가공 안정성이 뛰어나 공작물의 진원도, 직진도 및 치수 일관성을 효과적으로 보장할 수 있습니다. 가느다란 둥근 막대, 바늘, 피스톤 로드, 샤프트 및 중앙 구멍이 없는 짧은 부품과 같이 균일한 직경을 가진 다양한 원통형 부품의 가공에 널리 사용됩니다.

다양한 연삭 방법 비교표

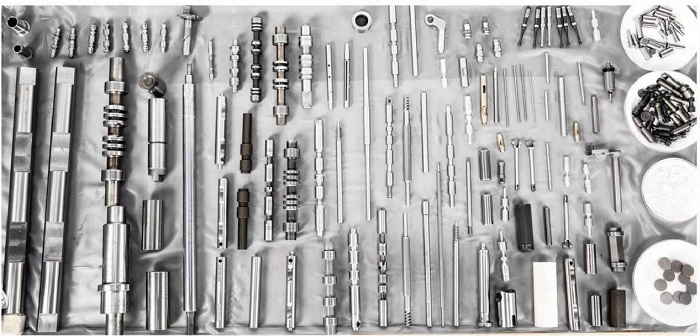

센터리스 연삭기 가공에 적합한 제품은 무엇인가요?

센터리스 연삭기는 센터 클램핑이 필요 없고 안정적인 가공 정확도와 고효율이라는 장점을 가지고 있으며 균일한 직경을 가진 다양한 원통형 부품의 가공에 널리 사용되며 특히 대량 생산 시나리오에 적합합니다. 그 중 가장 일반적으로 사용되는 유형인 관통형 센터리스 연삭은 주로 가느다란 환봉, 바늘, 피스톤 로드 및 기타 부품의 가공에 사용됩니다. 이러한 부품은 대부분 높은 치수 일관성과 낮은 표면 거칠기를 요구합니다. 센터리스 연삭은 지속적인 자동 가공을 실현하고 가는 부품의 클램핑 변형을 효과적으로 방지하며 생산 효율성을 크게 향상시킬 수 있습니다.

엔드 피드 센터리스 연삭은 작은 샤프트, 숄더 핀 및 기타 복잡한 모양의 원통형 부품과 같이 단차와 막힌 구멍이 있는 짧은 부품을 가공하는 데 적합합니다. 이러한 부품은 연속적으로 연삭할 수 없기 때문에 축 위치 지정 후에 엔드 피드 연삭을 수행합니다. 이는 단계 위치의 치수 정확도를 보장할 뿐만 아니라 클램핑으로 인한 부품 표면 손상을 방지하여 중소 규모 배치 및 복잡한 형상의 가공 요구 사항에 적응합니다.

플런지 센터리스 연삭은 주로 구형 표면, 원추형 표면, 특수 모양의 외부 원 및 베어링 볼, 원추형 샤프트, 특수 모양 핀 등과 같은 기타 특수 모양 부품을 포함하여 불균일 직경의 원통형 부품을 가공하는 데 사용됩니다. 축 이동 없는 방사형 피드 연삭 방법을 통해 특수 모양 표면의 크기와 모양 정확도를 정확하게 제어하고 특수 구조를 가진 부품의 가공 요구 사항을 충족하며 중간 배치, 고정밀 특수 모양의 생산에 적응할 수 있습니다. 부품.

공장 프로젝트를 위한 센터리스 연삭기 선택

센터리스 연삭기의 신뢰할 수 있는 제조업체를 선택하는 것은 매우 중요하고 에너지 소모적인 문제입니다. 다행히 이제 Ningbo CCMS Precision이 등장하여 선택이 훨씬 간단해졌습니다! 우리는 당신에게 최고의 서비스와 최고 품질의 기계를 제공합니다!

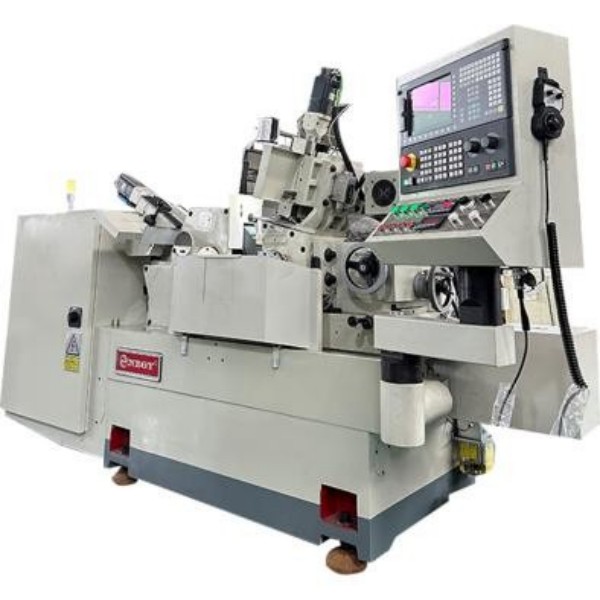

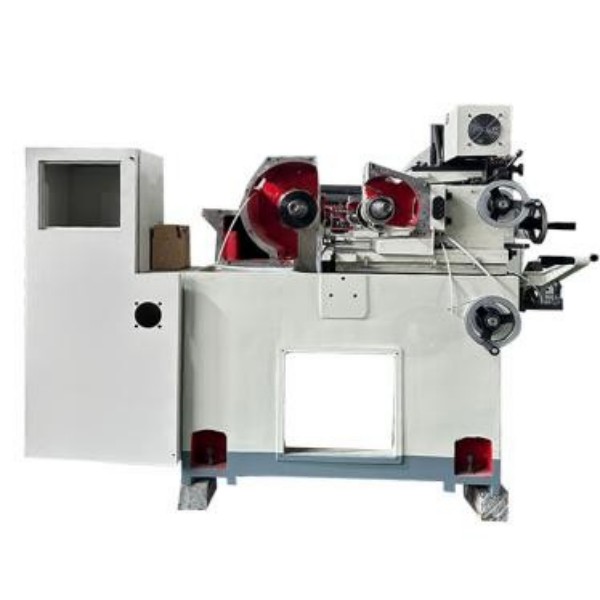

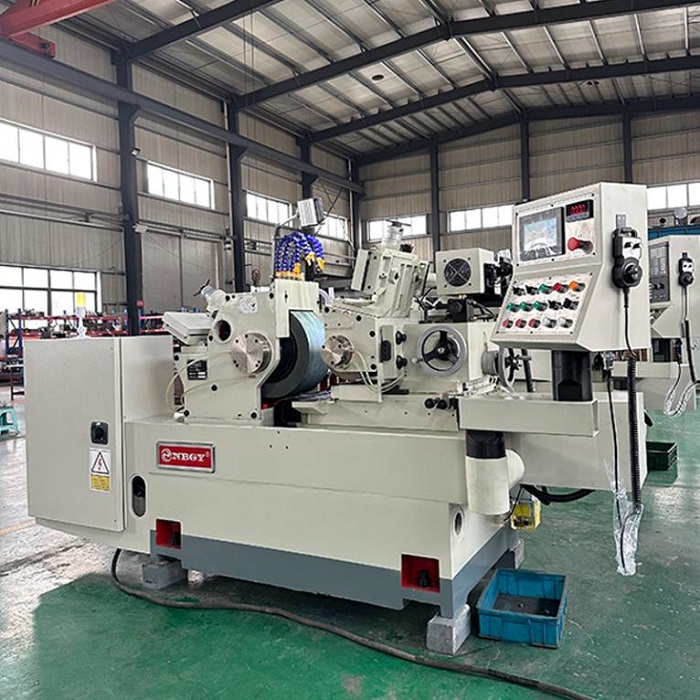

12시리즈와 18시리즈를 생산하고 있습니다.센터리스 연삭기, 수동 및 CNC 기계를 모두 포함합니다. CNC 기계는 1축, 3축, 5축 구성으로 제공되며 맞춤화도 가능합니다. 당사 기계는 일반적으로 +/-0.0001mm의 외경 공차, +/-0.001mm의 진원도, +/-0.0003mm의 이송 정확도를 달성할 수 있습니다. 더 자세한 내용을 알고 싶으시면 즉시 저희에게 연락해 주십시오. 우리 엔지니어들이 가장 전문적인 지원을 제공하고 무료 견적을 제공할 것입니다!
