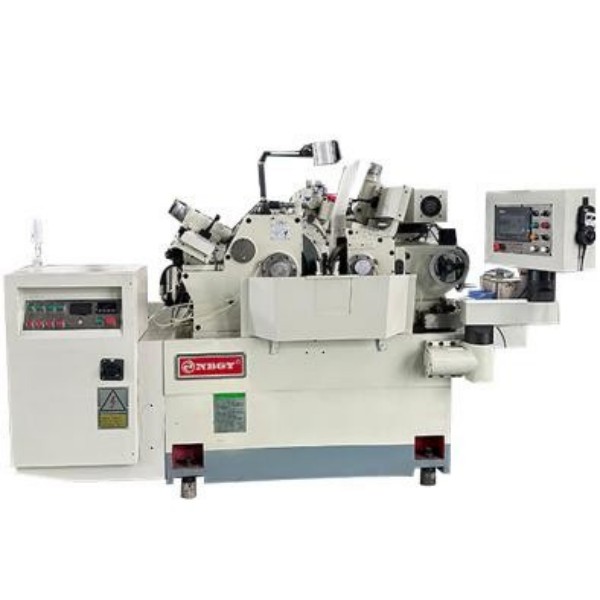

18 시리즈 1축 CNC 센터리스 연삭기

18 시리즈 1축 CNC 센터리스 연삭기는 중국 Ningbo CCMS Machinery Industry Co., Ltd.에서 독자적으로 개발 및 제조한 고성능, 고정밀, 고효율 전문 연삭 장비입니다. 머신 베드는 독일 주철 기술을 활용하며 지멘스 전기 부품, 대만 브랜드 연삭 휠 스핀들 등 국제적으로 유명한 핵심 부품을 갖추고 있습니다. 연삭 정밀도는 1 마이크로미터에 도달할 수 있으며 가공 직경 범위는 1-60mm입니다.

문의 보내기

제품 설명

Ningbo CCMS Machinery Industry Co., Ltd.는 센터리스 연삭기의 R&D, 생산, 제조 및 판매 분야에서 20년 이상의 경험을 보유한 중국의 18 시리즈 1축 CNC 센터리스 연삭기 전문 제조업체입니다. 종합 산업 및 무역 회사로서 표준화된 공장과 첨단 생산 장비를 보유하고 있으며 유럽과 미국 시장에서 장기간 입지를 확보하고 글로벌 파트너에게 고품질 연삭 솔루션과 맞춤형 생산 서비스를 제공하며 고객의 장기적인 전략적 파트너가 되기 위해 최선을 다하고 있습니다.

20년의 전문 제조 경험을 활용하여 회사는 통합된 산업 및 무역을 달성하여 전 세계 정밀 제조 고객에게 신뢰할 수 있는 공급업체로 서비스를 제공하고 있습니다. 특허받은 정수압 스핀들 기술은 무접촉 마찰을 실현하여 높은 강성과 긴 사용 수명을 보장하며 자동차 부품, 의료 기기, 항공 우주 및 기타 분야의 고정밀 연삭 공정에 널리 사용됩니다.

18 Series 1 Axis CNC Centerless Grinding Machine

제품 매개변수

목	GY455A-205-J
스탠드 작업대 연삭 직경 범위(mm)	1-60
특수 작업대의 연삭 직경 범위(mm)	40-120
샌드 휠 크기(ODxWxID)(mm)	455×205×228.6
안내바퀴 크기(OD×WxID)(mm)	255×205×111.2
샌드 휠 속도(RPM)	1460
가이드 휠 속도(서보 연속 속도)(RPM)	1-230
모래바퀴 구동모터(KW)	11(15마력)
가이드 휠의 구동 모터(KW)	3
오일펌프 구동모터(KW)	1.5(2마력)
냉각펌프 구동모터(HP)	1/4
가이드 휠의 핸드 휠 스케일 공급	4mmlr;0.05mm/스케일
가이드 휠의 핸드휠 스케일 미세 조정	0.114mm/r;0.001mm/스케일
작업대의 핸드휠 스케일 공급	5mmlr;0.05mm/스케일
작업대의 Fne 튜닝 핸드휠 스케일	0.10mmlr.0.001mm/스케일
모래 휠 트리밍의 핸드휠 스케일 공급	2.0mm/r;0.01mm/스케일
가이드 휠 트리밍의 핸드 휠 스케일 공급	2.0mm/r;0.01mm/스케일
가이드휠의 경사각	+5~-3°
가이드 휠의 트리밍 각도	+6~-6°
가이드 휠의 회전 각도	+6~-6°
기계치수(LxW×H)(mm)	2480×1960×1450
팩 크기(LxW×H)(mm)	2560×2420×1650
순중량(KG)	3100
총중량(KG)	3300

제품 성능 및 특징

1. 고정밀 스핀들 설계
- 정유압 스핀들: 18 시리즈 1축 CNC 센터리스 연삭기의 코어 스핀들은 SNCM-220H 합금강으로 만들어지며 10개 이상의 공정을 거쳐 가공되고 수동 연삭 및 긁어내기를 통해 합금 베어링으로 조립됩니다. 전문적인 윤활 시스템과 결합되어 높은 회전 정확도와 강성을 보장합니다.
- 정수압 스핀들(특허 기술): 20-25kg/cm²의 고압 오일막으로 지원되며 접촉이 없고 마찰 없이 작동하여 에너지 소비를 줄이고 진동 감쇠 성능을 향상시키며 초정밀 가공 및 초장기 사용 수명을 보장합니다.
- 롤링 베어링 스핀들: 초정밀 복렬 원통형 롤러 베어링, 그리스 윤활을 사용하므로 일일 유지 관리가 필요하지 않습니다. 독특한 플랜지리스 디자인은 고정밀 연삭 요구 사항에 적합합니다.

2. 우수한 제조공정
- 18 시리즈 1축 CNC 센터리스 연삭기의 베드는 독일 주철 기술을 사용하여 제작되었으며 자체 아이티 갠트리 머시닝 센터에서 정밀 가공되어 구조적 안정성과 강력한 정밀도 유지를 보장합니다.
- 가이드 레일 표면은 고주파 담금질, 정밀 연삭 및 수동 스크래핑을 거쳐 내마모성과 강성이 뛰어나 공작 기계의 전반적인 고정밀도를 더욱 보장합니다.
- 드레싱 시트는 특수 합금 주물로 제작되었으며 손으로 긁어냈습니다. 가변 속도 유압 시스템 또는 서보 모터 + 정밀 볼 스크류로 구동할 수 있어 다양한 드레싱 요구 사항에 맞게 무단 속도 조절이 가능합니다.

3. 유연한 연삭 휠 드레싱
공작물 연삭 공정 요구 사항에 따라 연삭 휠과 가이드 휠은 다이아몬드 펜 드레싱, 다이아몬드 디스크 드레싱, 다이아몬드 성형 롤러 드레싱의 세 가지 드레싱 방법을 지원합니다. 특별한 작업 조건의 경우 다이아몬드 디스크 드레싱 휠을 유연하게 교체하여 다양한 불규칙한 모양의 고정밀 공작물 처리에 맞출 수 있습니다.

제품 적용 시나리오

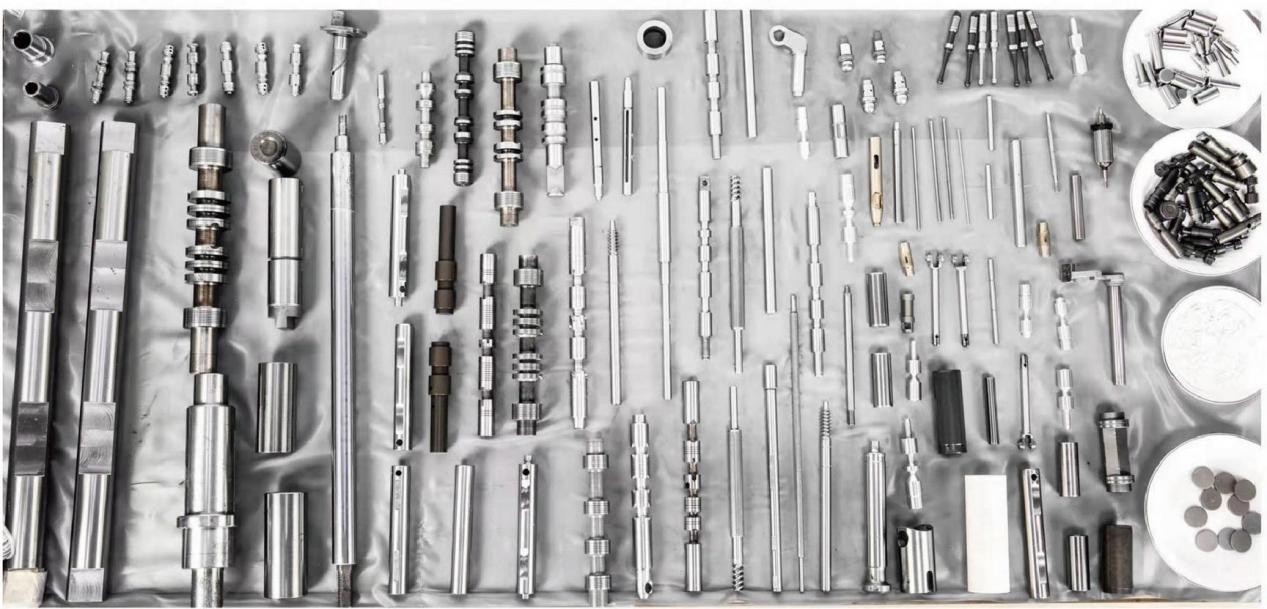

18 시리즈 1축 CNC 센터리스 연삭기는 자동차 및 오토바이 부품, 전기 제품, 사무용 샤프트, 금형, 절삭 공구, 텅스텐강, 광섬유, 세라믹 및 유리, 의료 기기, 군사 및 항공우주, 해양 산업과 같은 정밀 제조 산업에 널리 사용됩니다. 다양한 재료와 다양한 정밀도 수준의 연삭 요구 사항을 충족할 수 있어 기업이 생산 효율성과 제품 품질을 향상시키는 데 이상적인 장비입니다.

FAQ:

1. 귀사는 무역회사입니까 아니면 제조업체입니까?
우리는 자체 전문 공장과 완전한 R&D 및 생산 능력을 갖춘 통합 산업 및 무역 회사로서 제품 품질과 안정적인 공급을 보장합니다.

2. 부품 및 장비의 호환성을 확인하는 방법은 무엇입니까?
장비 모델, 일련번호, 부품 표시를 알려주시거나, 부품 치수를 측정하여 도면을 제공해 주시기 바랍니다. 당사 기술팀이 확인을 도와드릴 것입니다.

3. 어떤 결제 방법이 허용되나요?
우리는 일반적으로 전신 송금(T/T)을 허용합니다. 장기 협력 고객의 경우 실제 필요에 따라 다른 지불 방법을 협상할 수 있습니다.

4. 최소 주문 수량은 얼마입니까?
최소 주문 수량은 제품 모델에 따라 다릅니다. 이 18 시리즈 CNC 센터리스 연삭기의 경우 고객의 소규모 배치 시험 생산 요구를 충족하기 위해 1대부터 주문을 공급할 수 있습니다.

5. 배송주기는 어떻게 되나요?
닝보항 또는 중국 내 기타 항구에서 FOB 배송이 이루어지며 표준 주기는 30일입니다. 재고가 있는 경우 적시에 주문 배송을 보장하기 위해 배송 주기를 1~5일로 단축할 수 있습니다.

6. 품질관리는 어떻게 보장되나요?
우리는 포괄적인 품질 관리(QC) 시스템을 갖추고 있으며, 전문 팀이 전체 생산 과정(원료 조달부터 완제품 포장까지)에 걸쳐 엄격한 품질 검사를 실시하여 납품되는 모든 제품이 국제 품질 표준을 충족하는지 확인합니다.
